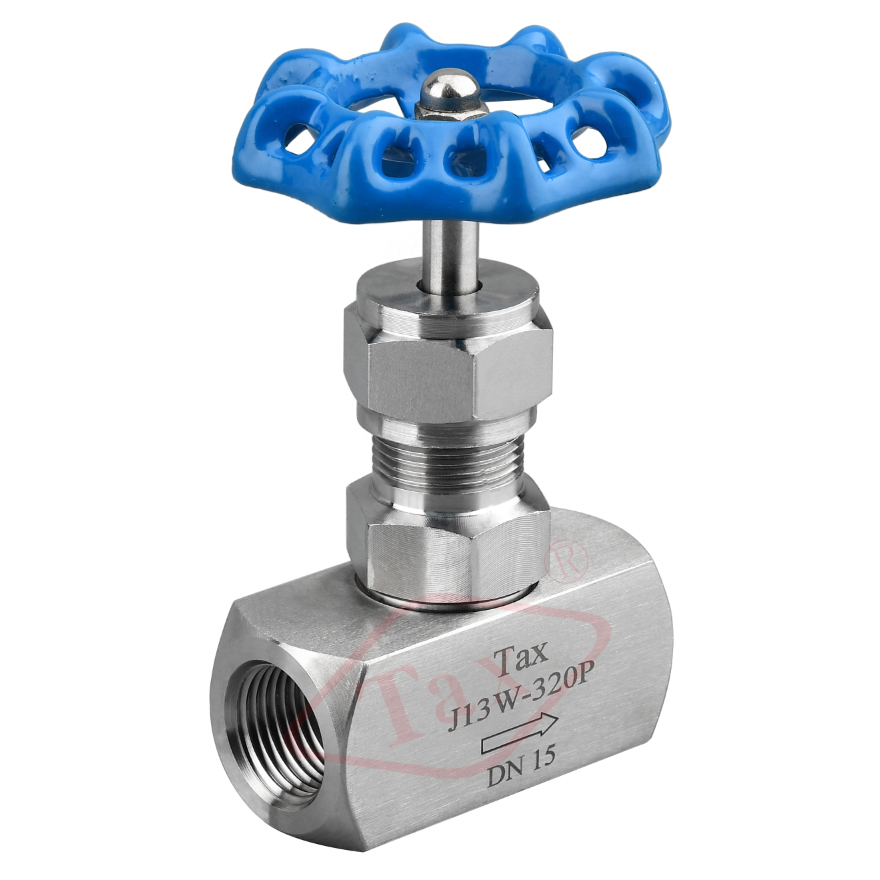

▲应用规范
1、设计制造：GB/T12224-2005、JB/T7747-2010
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；活动阀瓣
4、阀门检验和试验： GB/T 13927-2008
5、材料：碳碳钢按GB/T 12228-2006的规定、不锈钢GB/T 1220-2007的规定

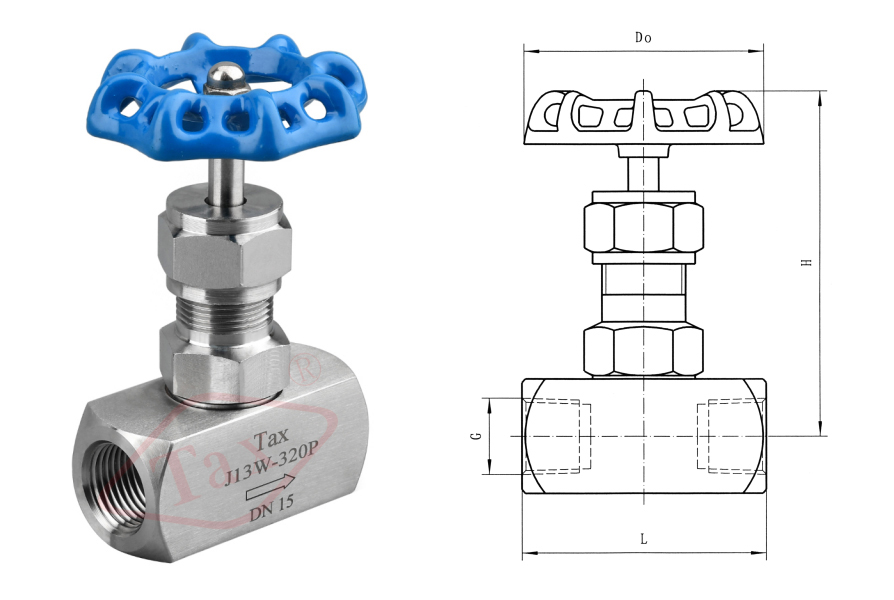

▲结构形式
▲性能规范
| 试验项目 | 压力值 |
| 公称压力 | 32 |
| 壳体试验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 0.6 |
| 适用温度 | ≦450°C |
| 适用介质 | 水、蒸气、油品等 |
▲主要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J13W-320P | SS304 | SS304 | SS304 | SS304 |
▲主要外形尺寸
| 规格 | G | L | H | Do | 重量(kg) |
| DN6 | 1/4 | 57 | 82 | 63 | 0.45 |
| DN10 | 3/8 | 57 | 82 | 63 | 0.45 |
| DN15 | 1/2 | 64 | 93 | 63 | 0.55 |
| DN20 | 3/4 | 80 | 104 | 78 | 0.95 |
| DN25 | 1 | 90 | 130 | 100 | 1.7 |
| DN32 | 1½ | 110 | 158 | 130 | 3.45 |
